BHO-100
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial

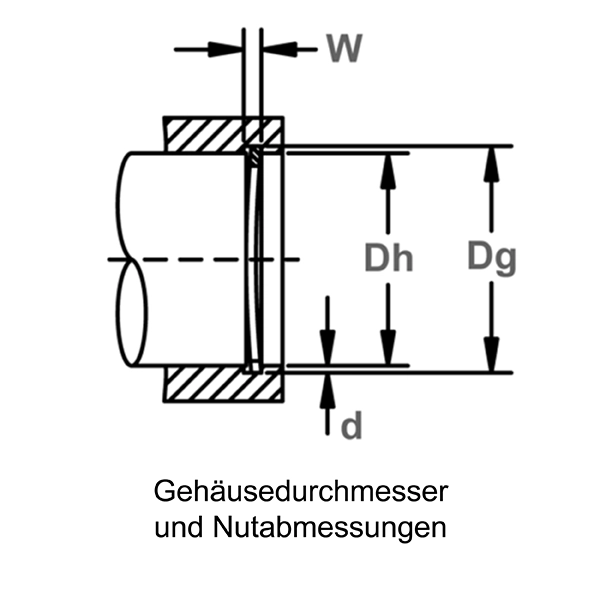

- Gehäusedurchm. Dh 1,000 Zoll
- DH mm 25,400 mm
- Nutdurchmesser Dg 1,063 - 1,069 - Zoll
- Nutbreite W 0,062 - 0,065 - Zoll
- Nuttiefe D 0,033 Zoll
- Freier Durchmesser Df 1,096 - 1,126 - Zoll
- Stärke T*** 0,040 - 0,044 - Zoll
- Augenhöhe 0,150 - 0,160 - Zoll
- Maximaler Abschnitt S Max 0,099 - 0,109 - Zoll
- Mindestabschnitt S Min 0,047 - 0,057 - Zoll
- Lochdurchmesser R 0,060 - 0,072 - Zoll
- Bogenhöhe Bh 0,060 - 0,081 - Zoll
- Gewicht pro 1000 Stück. 2,700 lbs.
- Kantenabstand Y Min. Zoll

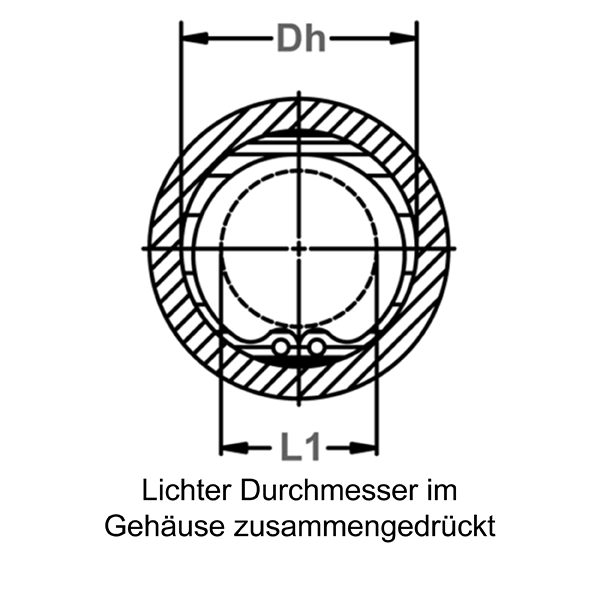

- Abstandsdurchmesser im Gehäuse L1 komprimiert 0,665 Zoll
- Freigabedurchm. freigegeben in Nut L2 0,730 Zoll
- Spaltbreite in Nut G Zoll
- Äußere Nutwand zur Fläche des Bauteils J Max 0,049 Zoll
- Äußere Nutwand zur Fläche des Bauteils J Min 0,060 Zoll
- Härte ST Kohlenstoffstahl 66,000 - 71,000 - HR30N
- Härte SS Edelstahl 63,000 - 69,500 - HR30N
- Härte BC 54,000 - 62,000 - HR30N
- Identisch zu Waldes Truarc N5001 100
- Identisch zu IRR 3001 X100
- Identisch zu Anderton N1301 1000
- Identisch zu Mil oder Aero MS16629E 100
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 6.039 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 2.800 lbs.
- Resilient Take-Up Of Tolerances A & B 0,011 Zoll
- Erforderliche Kraft zum Flachdrücken der Ringe 55,000 lbs.
Montagewerkzeuge
- Standardzange (gerade) RPL-100
- 45 Standardzange RPL-104
- 90 Standardzange RPL-109
- Umwandelbare Zange RP-320
- 45 umwandelbare Zange RP-324
- 90 umwandelbare Zange RP-329
- Hochleistungszange (gerade) RPN-J1
- 90 Hochleistungszange RPN-J11
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| BHO-100BC | Bowed Internal/Housing | Beryllium Copper Alloy 25 | None/Self Finish | Angebot |
| BHO-100SS | Bowed Internal/Housing | PH 15-7 Stainless Steel | None/Self Finish | Angebot |
| BHO-100SS MPS | Bowed Internal/Housing MS16629-4100 | PH 15-7 Stainless Steel | Military Passivation | Angebot |
| BHO-100ST PD | Bowed Internal/Housing | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| BHO-100ST Z3X | Bowed Internal/Housing | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Angebot |
| BHO-100ST ZD | Bowed Internal/Housing | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| BHO-100ST ZF | Bowed Internal/Housing | Carbon Steel SAE 1070-1090 | Zinc Flash | Angebot |
| BHO-100ST MCD | Bowed Internal/Housing MS16629-1100 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Angebot |
| BHO-100ST MPD | Bowed Internal/Housing MS16629-3100 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Angebot |
| BHO-100ST MZD | Bowed Internal/Housing MS16629-2100 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Beschreibung
BHO-Sicherungsringe sind axial montierte Innensicherungsringe mit einem gebogenen Profil und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. In eine Nut in einem Gehäuse/einer Bohrung eingebaut, übt die gebogene Konstruktion eine Vorspannung aus, um akkumulierte Toleranzen zu kompensieren und die interne axiale Retention über den angegebenen Bereich aufrechtzuerhalten.
