HOI-93
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial

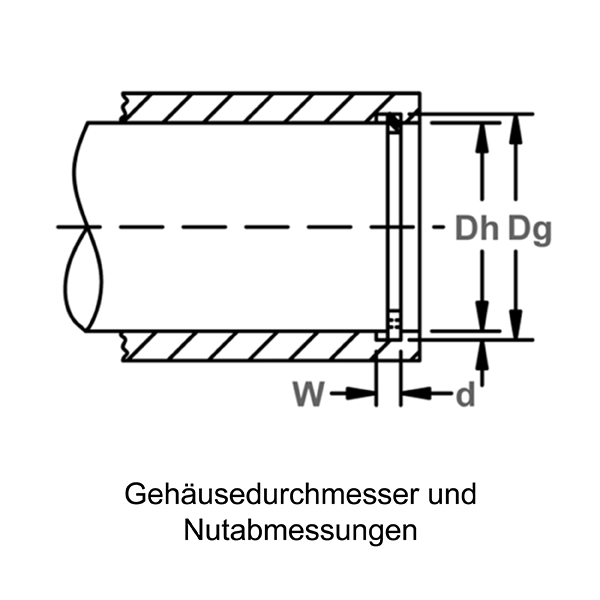

- Gehäusedurchm. Dh 0,938 Zoll
- DH mm 23,800 mm
- Nutdurchmesser Dg 0,997 - 1,003 - Zoll
- Nutbreite W 0,046 - 0,049 - Zoll
- Nuttiefe D 0,031 Zoll

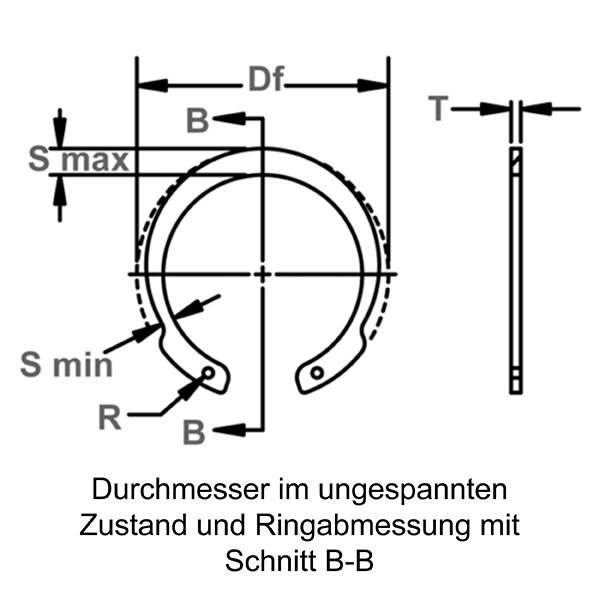

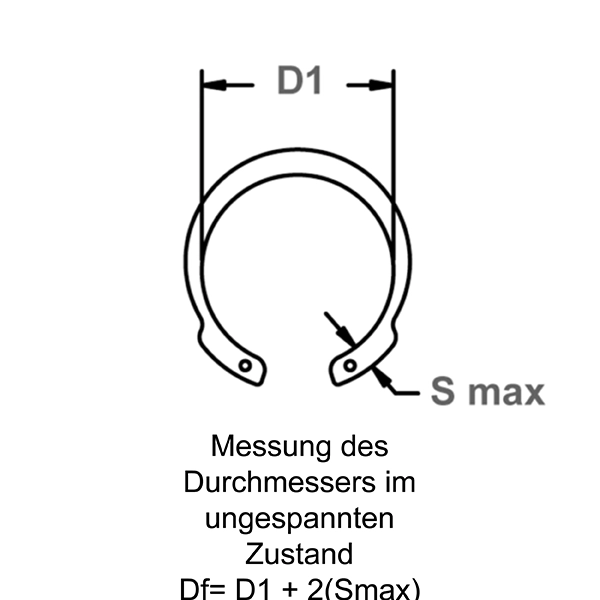

- Freier Durchmesser Df 1,010 - 1,025 - Zoll
- Stärke T*** 0,040 - 0,044 - Zoll
- Maximaler Abschnitt S Max 0,101 - 0,111 - Zoll
- Mindestabschnitt S Min 0,046 - 0,056 - Zoll
- Lochdurchmesser R 0,040 - 0,052 - Zoll
- Gewicht pro 1000 Stück. 2,800 lbs.

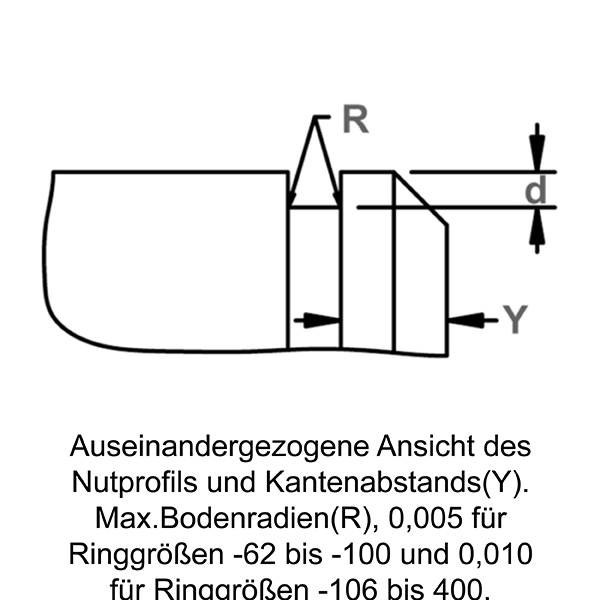

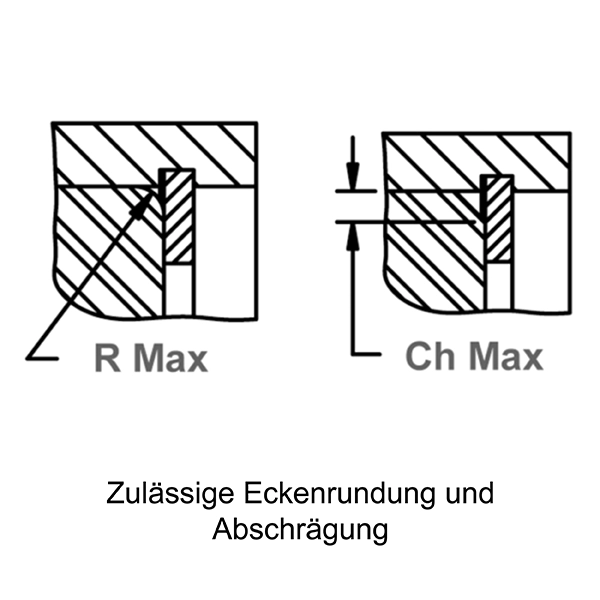

- Kantenabstand Y Min. Zoll
- Abstandsdurchmesser im Gehäuse L1 komprimiert 0,700 Zoll
- Freigabedurchm. freigegeben in Nut L2 0,755 Zoll
- Spaltbreite in Nut G Zoll
- Härte ST Kohlenstoffstahl 66,000 - 71,000 - HR30N
- Härte SS Edelstahl 63,000 - 69,500 - HR30N
- Härte BC 56,500 - 62,000 - HR30N
- Identisch zu Waldes Truarc 5008 93
- Identisch zu IRR 4000 93
- Identisch zu Anderton N1308 0093
- Identisch zu Mil oder Aero MS16627C 93
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 3.147 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 1.000 lbs.
Montagewerkzeuge
- Standardzange (gerade) RP-100
- 45 Standardzange RP-104
- 90 Standardzange RP-109
- Umwandelbare Zange RP-120
- 45 umwandelbare Zange RP-124
- 90 umwandelbare Zange RP-129
- Hochleistungszange (gerade) RPN-J0
- 90 Hochleistungszange RPN-J01
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| HOI-93SS | Inverted Internal/Housing | PH 15-7 Stainless Steel | None/Self Finish | Angebot |
| HOI-93SS MPS | Inverted Internal/Housing MS16627-4093 | PH 15-7 Stainless Steel | Military Passivation | Angebot |
| HOI-93ST PD | Inverted Internal/Housing | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| HOI-93ST Z3X | Inverted Internal/Housing | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Angebot |
| HOI-93ST ZD | Inverted Internal/Housing | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| HOI-93ST ZF | Inverted Internal/Housing | Carbon Steel SAE 1070-1090 | Zinc Flash | Angebot |
| HOI-93ST MCD | Inverted Internal/Housing MS16627-1093 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Angebot |
| HOI-93ST MPD | Inverted Internal/Housing MS16627-3093 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Angebot |
| HOI-93ST MZD | Inverted Internal/Housing MS16627-2093 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Beschreibung

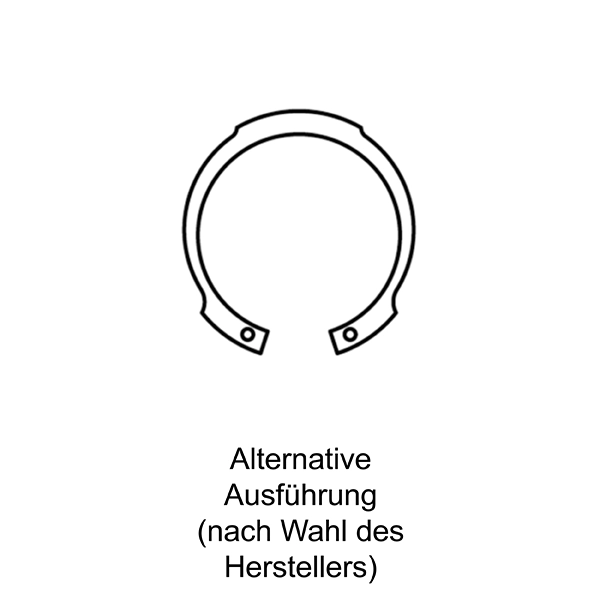

HOI-Sicherungsringe sind axial montierte Innensicherungsringe mit umgedrehten Laschen und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. Die Funktion ist ähnlich wie bei den Standard-HO-Ringen, jedoch sind die Laschen bei den HOI-Ringen umgekehrt. Diese umgekehrte Laschenkonfiguration verringert die Ausdehnung der Laschen in den Innenumfang des Gehäuses/der Bohrung, so dass andere Baugruppen ungehindert hindurchgeführt werden können.
