DHO-315
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Gehäuse
- Axial oder Radial Axial
- DH mm 315,000 mm
- Nutdurchmesser Dg 325,000 - 325,890 - mm
- Nutbreite W 6,200 mm
- Nuttiefe D 5,000 mm

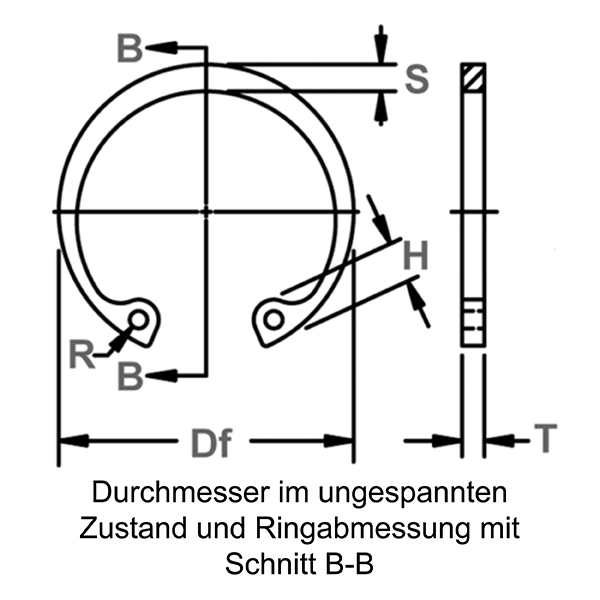

- Freier Durchmesser Df 331,100 - 334,000 - mm
- Stärke T*** 5,850 - 6,000 - mm
- Augenhöhe 20,200 mm
- Lochdurchmesser R 6,000 mm
- Large Sect. S 20,000 mm
- Gewicht pro 1000 Stück. 785,000 kg
- Kantenabstand Y Min. 15,000 mm

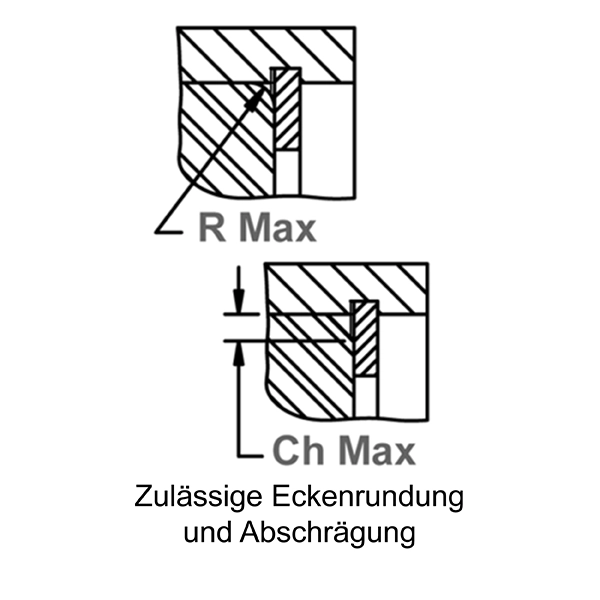

- Allowable Radius / Chamfer R/Ch Max, 5,000 mm
- Härte ST Kohlenstoffstahl 38,000 - 43,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton D1300 3150
- Identisch zu Mil oder Aero
- Identisch zu-Din DIN 472 315x6.00
- Interchange Seeger-Orbis J 315
Leistungsdaten
- Thrust Load Ring Pr 934,000 kN
- Thrust Load Groove Pg 837,000 kN
- Max. Load W/ R Max Or Ch Max PR 111,000 kN
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| DHO-315ST CZ PD | DIN 471 Internal/Housing | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
- Edelstahl DIN 1.4122
- Phosphorbronze
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Nachdem diese Ringe in die Nut einer Bohrung/Gehäuse gesetzt werden, legen Sie Bauteile mittels des Bundes fest.
