BSH-102
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Axial

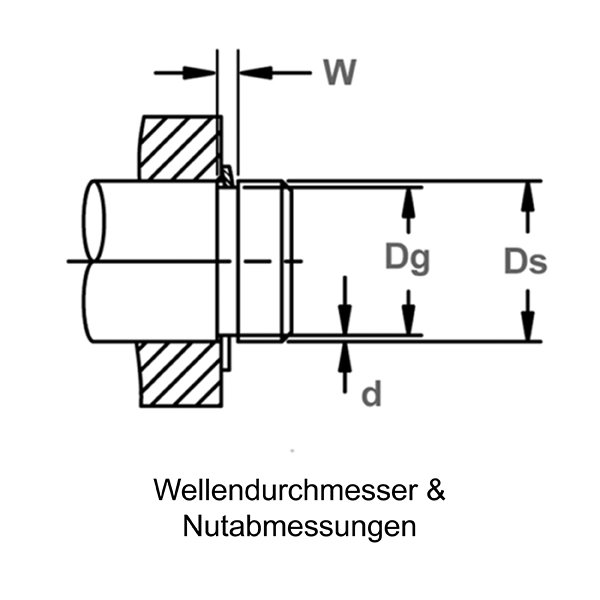

- Wellendurchmesser Ds 1,023 Zoll
- Ds mm 26,000 mm
- Nutdurchmesser Dg 0,958 - 0,964 - Zoll
- Nutbreite W 0,062 - 0,065 - Zoll
- Nuttiefe D 0,031 Zoll

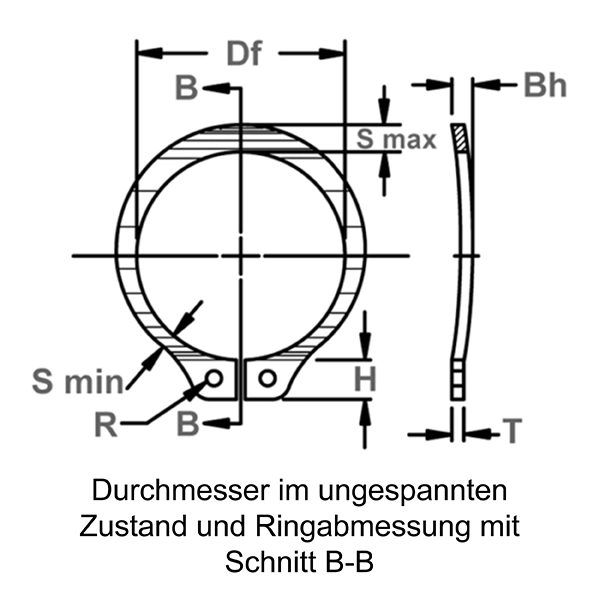

- Freier Durchmesser Df 0,936 - 0,951 - Zoll
- Stärke T*** 0,040 - 0,044 - Zoll
- Augenhöhe 0,164 - 0,172 - Zoll
- Maximaler Abschnitt S Max 0,113 - 0,123 - Zoll
- Mindestabschnitt S Min 0,061 - 0,071 - Zoll
- Lochdurchmesser R 0,076 - 0,093 - Zoll
- Bogenhöhe Bh 0,065 - 0,081 - Zoll
- Gewicht pro 1000 Stück. 3,900 lbs.
- Kantenabstand Y Min. Zoll
- Clearance Dia. Expanded Over Shaft L1 1,430 Zoll
- Freigabedurchm. freigegeben in Nut L2 1,370 Zoll
- Gaging Dia. Gd Max Zoll

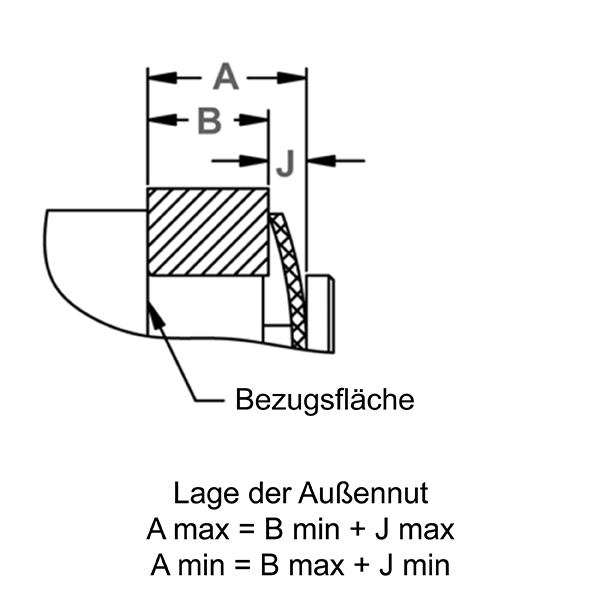

- Äußere Nutwand zur Fläche des Bauteils J Max 0,060 Zoll
- Äußere Nutwand zur Fläche des Bauteils J Min 0,049 Zoll
- Härte ST Kohlenstoffstahl 47,000 - 53,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Härte BC 54,000 - 62,000 - HR30N
- Identisch zu Waldes Truarc 5101 102
- Identisch zu IRR 3101 102
- Identisch zu Anderton N1401 0102
- Identisch zu Mil oder Aero MS16628C 102
- Identisch zu-Din
Leistungsdaten
- Schubkraft Ld. (lbs.) Ringsicherheitsfaktor von 4 Pr 5.126 lbs.
- Schubkraft Ld. (lbs.) Nutsicherheitsfaktor von 2 Pg 2.250 lbs.
- U/min begrenzen U/min des Standardmaterials 19.500,000
- Resilient Take-Up Of Tolerances A & B 0,011 Zoll
- Erforderliche Kraft zum Flachdrücken der Ringe 35,000 lbs.
Montagewerkzeuge
- Standardzange (gerade) RP-400
- 45 Standardzange RP-404
- 90 Standardzange RP-409
- Umwandelbare Zange RP-340
- 45 umwandelbare Zange RP-344
- 90 umwandelbare Zange RP-349
- Hochleistungszange (gerade) RPN-A2
- 90 Hochleistungszange RPN-A21
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| BSH-102ST PD | Bowed External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
| BSH-102ST ZD | Bowed External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Angebot |
| BSH-102ST ZF | Bowed External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Flash | Angebot |
| BSH-102ST MCD | Bowed External/Shaft MS16628-1102 | Carbon Steel SAE 1070-1090 | Military CAD Plating | Angebot |
| BSH-102ST MPD | Bowed External/Shaft MS16628-3102 | Carbon Steel SAE 1070-1090 | Military Phosphate and Oil | Angebot |
| BSH-102ST MZD | Bowed External/Shaft MS16628-2102 | Carbon Steel SAE 1070-1090 | Military Zinc Dichromate | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Beschreibung
BSH-Sicherungsringe sind axial montierte Außensicherungsringe mit gebogenem Profil und gehören zur Rotor Clip-Sicherungsringreihe mit konischem Querschnitt. Die gebogene Ausführung wird in eine Nut auf einer Welle eingesetzt und übt eine Vorspannung aus, um akkumulierte Toleranzen auszugleichen und die äußere axiale Sicherung über den angegebenen Bereich aufrechtzuerhalten.
