Données sur les pièces
- Alésage ou arbre Shaft
- Axial ou radial Axial
- Diamètre de l’arbre Ds 1,437 pouces
- Ds mm 36,500 mm
- Diamètre de gorge Dg 1,354 - 1,360 - pouces
- Profondeur de gorge D 0,040 pouces

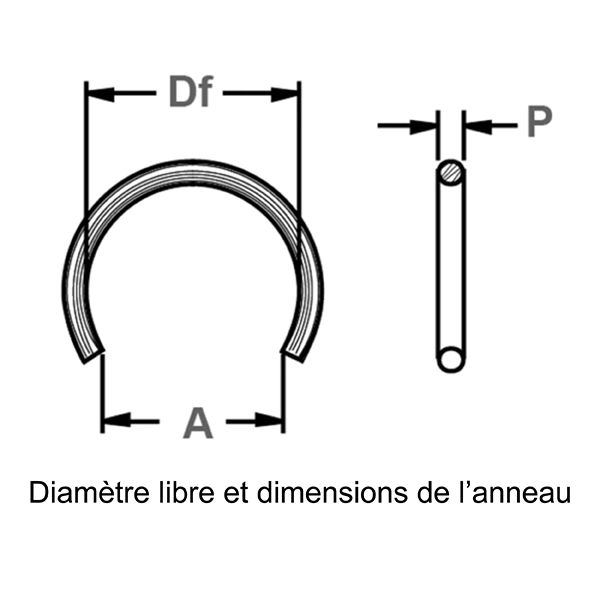

- Diamètre libre Df 1,298 - 1,344 - pouces
- Wire Section P 0,130 pouces
- Groove Radius R 0,066 - 0,068 - pouces
- Dureté ST 46,000 - 53,000 - HRC
Matériaux
- Acier au carbone (SAE 1060-1090)
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- Huile - Huile sur acier, Acier au carbone
