JE-4
Vous êtes à la recherche d’un matériau ou d’une finition spécifique ? Ayez une vision complète de nos références et demandez nous ci-dessous une offre de prix..
Spécifications
Données sur les pièces
- Alésage ou arbre Arbre
- Axial ou radial Radial

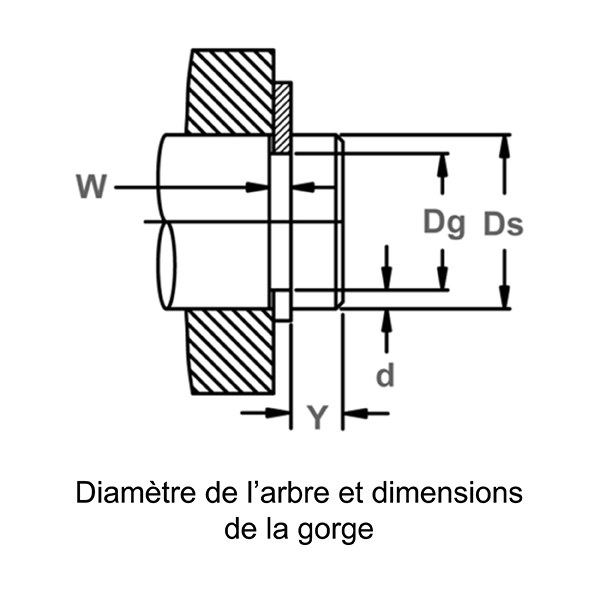

- Ds mm 5,000 - 7,000 - mm
- Diamètre de gorge Dg 4,050 - 4,125 - mm
- Largeur de gorge W 0,700 - 0,800 - mm

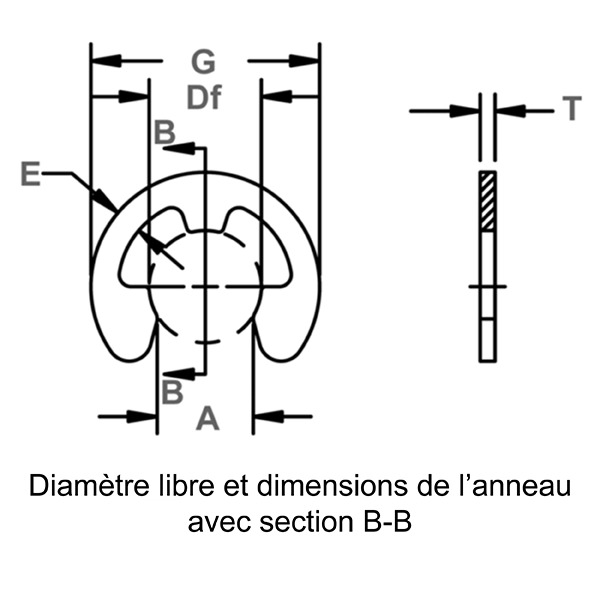

- Diamètre libre Df 3,880 - 4,000 - mm
- Épaisseur T *** 0,560 - 0,640 - mm
- Gap A 3,200 - 3,500 - mm
- Beam Width E 1,100 mm
- Outside Diameter G 8,800 - 9,200 - mm
- Marge latérale Y min. 1,200 mm
- Dureté ST 63,000 - 71,000 - HR30N
- Dureté SS 63,000 - 69,500 - HR30N
- Dureté BC 56,500 - 62,000 - HR30N
- Équivalence Waldes Truarc
- Équivalence IRR
- Équivalence Anderton
- Équivalence Mil ou Aero
- Équivalence Din
Données sur les outils
- Standard Applicator (Flat) A-340
- 45 Applicator A-344
- 90 Applicator A-349
- Offset Applicator A-347
- Heavy Duty Dispenser D-757
Product SKUs
Nos produits en stocks pourraient ne pas inclure toutes les options possibles. Si vous ne trouvez pas ce que vous cherchez ou vous avez besoin d’aide pour définir la pièce exacte, contactez-nous.
| Item SKU | Style | Material | Finish | Citation |
|---|---|---|---|---|
| JE-4ST PD | JIS B 2805 Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Citation |
| JE-4ST Z3X | JIS B 2805 Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Trivalent Zinc | Citation |
| JE-4ST ZD | JIS B 2805 Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Dichromate | Citation |
| JE-4ST ZF | JIS B 2805 Radially Assembled External/Shaft | Carbon Steel SAE 1070-1090 | Zinc Flash | Citation |
Matériaux et finitions
Matériaux
- Acier au carbone (SAE 1060-1090)
- Acier inoxydable (PH15-7 Mo, PH17-7)
- Cuivre au béryllium
- Matériaux de qualité spéciale
Finitions
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA - Phosphaté, Acier au carbone
- PD - Phosphaté et huilé, Acier au carbone
- PAL - Phosphaté avec vernis protecteur, Acier au carbone
- HPD - Phosphaté concentré et huilé, Acier au carbone
- ZD - Zingage, Acier au carbone
- ZF - Zinc brillant, Acier au carbone
- ZDL - Bichromate de zinc avec vernis protecteur, Acier au carbone
- HZDL - Bichromate de zinc lourd avec vernis protecteur, Acier au carbone
- Z3X - Chromate trivalent sur zinc, Acier au carbone
- ZFF - Zingage flash, Acier au carbone
- CF - Cuivrage flash, Acier au carbone
Documentation
Description
Sans doute l’anneau radial le plus populaire et largement utilisé est le «E» (ainsi nommé parce sa forme ressemble à la lettre « E »). Trois bossages entrent en contact avec le fond de la gorge et fournissent un épaulement pour une rétention efficace des assemblages.
