DC-40
Suchen Sie nach einem bestimmten Material oder einer bestimmten Oberfläche? Vollständige Teilenummer ansehen und Angebot anfordern.
Spezifikationen
Teiledaten
- Gehäuse oder Welle Welle
- Axial oder Radial Radial

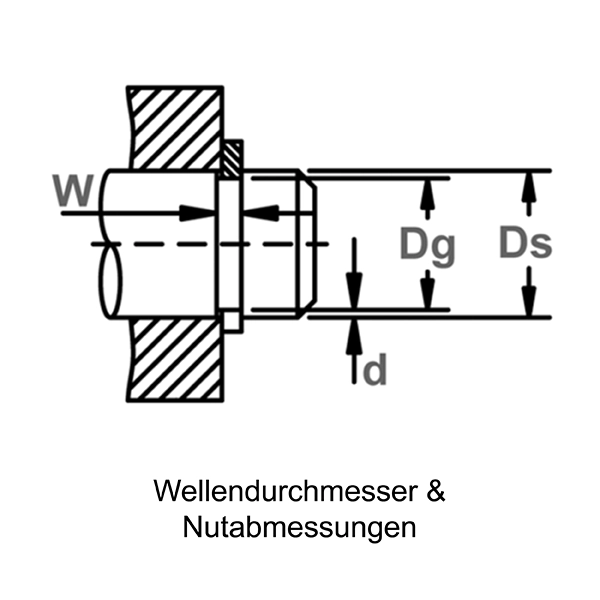

- Ds mm 40,000 mm
- Nutdurchmesser Dg 35,750 - 36,000 - mm
- Nutbreite W 1,850 mm
- Nuttiefe D 2,000 mm
- Freier Durchmesser Df 34,810 - 35,590 - mm
- Stärke T*** 1,690 - 1,750 - mm
- Large Sect. S 4,900 mm
- Outside Diameter G 45,000 mm
- Abstand Durchm. In Nut L2 installiert 45,800 mm
- Gewicht pro 1000 Stück. 5,000 kg
- Kantenabstand Y Min. 6,000 mm
- Allowable Radius / Chamfer R/Ch Max, 1,750 mm
- Härte ST Kohlenstoffstahl 48,000 - 52,000 - HRC
- Härte SS Edelstahl 44,000 - 51,000 - HRC
- Hardness SG 47,000 - 54,000 - HRC
- Identisch zu Waldes Truarc
- Identisch zu IRR
- Identisch zu Anderton
- Identisch zu Mil oder Aero
- Identisch zu-Din
- Interchange Seeger-Orbis H 40
Leistungsdaten
- Thrust Load Ring Pr 27,500 kN
- Thrust Load Groove Pg 20,000 kN
- U/min begrenzen U/min des Standardmaterials 9.000,000
- Max. Load W/ R Max Or Ch Max PR 8,800 kN
Montagewerkzeuge
- Standard Applicator (Flat) A-594
- 45 Applicator A-5944
- 90 Applicator A-5949
- Offset Applicator A-5947
Product SKUs
Die aufgeführten Artikelnummern enthalten möglicherweise nicht alle verfügbaren Optionen. Wenn Sie nicht finden, wonach Sie suchen, oder Hilfe bei der Auswahl des richtigen Teils benötigen, kontaktieren Sie uns.
| Item SKU | Style | Material | Finish | Angebot |
|---|---|---|---|---|
| DC-40ST PD | Metric External/Shaft crescent | Carbon Steel SAE 1070-1090 | Phosphate & Oil | Angebot |
Werkstoffe und Oberflächen
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Edelstahl (PH15-7 Mo, PH17-7)
- Berylliumkupfer
- Sonderwerkstoffe
- Edelstahl DIN 1.4122
- Phosphorbronze
Oberflächen
***For plated rings, add .002" (.05 mm) to the listed maximum thickness.
- PA – Phosphat, Kohlenstoffstahl
- PD – Phosphat und Öl, Kohlenstoffstahl
- PAL – Phosphat mit Versiegelung, Kohlenstoffstahl
- HPD – Schweres Phosphat und Öl, Kohlenstoffstahl
- ZD – Verzinkung, Kohlenstoffstahl
- ZF – Zink hell, Kohlenstoffstahl
- ZDL – Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- HZDL – Schweres Zinkdichromat mit Versiegelung, Kohlenstoffstahl
- Z3X – Dreiwertiges Chromat über Zink, Kohlenstoffstahl
- ZFF – Zinkbeschichtung, Kohlenstoffstahl
- CF – Kupferblitz, Kohlenstoffstahl
Dokumentation
Beschreibung
Hervorragend geeignet für Anwendungen mit wenig Spielraum, bei denen eine radiale Montage bevorzugt wird.
